Componentes Principais de um Sistema de Refrigeração: Guia Completo

A refrigeração é uma tecnologia fundamental no mundo moderno, permitindo desde a conservação de alimentos em nossas casas até o funcionamento de grandes indústrias e o conforto em ambientes climatizados. Mas você já parou para pensar em como esses sistemas funcionam? A chave para entender o processo está nos seus componentes principais de um sistema de refrigeração, cada um com um papel específico e indispensável para o ciclo de resfriamento. Este guia detalhado é ideal para quem está iniciando no campo da refrigeração, explorando o funcionamento do compressor refrigeração, do condensador, do evaporador e da válvula de expansão, e como eles se unem para criar o frio.

O Coração do Sistema: O Compressor de Refrigeração

O compressor de refrigeração é frequentemente descrito como o "coração" do sistema, e por uma boa razão. Ele é o motor que impulsiona o refrigerante através de todo o circuito, elevando sua pressão e temperatura. A principal função do compressor é sugar o gás refrigerante de baixa pressão e baixa temperatura (proveniente do evaporador) e comprimi-lo, transformando-o em um gás de alta pressão e alta temperatura. Este processo termodinâmico é crucial porque, ao aumentar a pressão, o compressor também eleva o ponto de ebulição do refrigerante, preparando-o para liberar calor no condensador.

Existem diversos tipos de compressores, cada um adequado para diferentes aplicações e capacidades:

• Compressores Alternativos (Pistão): Comuns em geladeiras domésticas e sistemas menores, utilizam pistões para comprimir o gás.
• Compressores Rotativos: Encontrados em muitos aparelhos de ar condicionado residenciais (como os da Springer Midea e LG no Brasil), usam um rotor para comprimir o gás.
• Compressores Scroll: Mais eficientes e silenciosos, ideais para sistemas de ar condicionado e refrigeração comercial (presentes em equipamentos Daikin e Carrier).
• Compressores Parafuso: Utilizados em grandes sistemas comerciais e industriais, por sua alta capacidade e durabilidade.

A escolha do tipo de compressor impacta diretamente a eficiência, o ruído e a aplicação do sistema de refrigeração como um todo. Um compressor de refrigeração bem dimensionado e em bom estado de funcionamento é vital para a performance energética e a longevidade do equipamento.

Dissipando o Calor: A Função do Condensador

Após sair do compressor, o gás refrigerante, agora em alta pressão e alta temperatura, segue para o condensador. Localizado geralmente na parte externa do ambiente a ser refrigerado (no caso de ares-condicionados), ou na parte traseira/inferior de geladeiras e freezers, a função primária do condensador é rejeitar o calor absorvido pelo refrigerante para o ambiente externo. Este processo é o inverso do que ocorre no evaporador.

No condensador, o refrigerante gasoso quente flui através de serpentinas que são projetadas para maximizar a área de contato com o ar ambiente (ou, em sistemas maiores, com água ou outro fluido). À medida que o calor é liberado, a temperatura do refrigerante diminui e ele muda de estado, condensando-se de gás para líquido de alta pressão e temperatura ambiente. Ventiladores auxiliares são frequentemente utilizados para forçar o ar sobre as serpentinas, aumentando a eficiência da troca de calor. Em equipamentos residenciais, como geladeiras Brastemp e Consul, o condensador é visível na parte de trás. Em sistemas de ar condicionado split, ele está na unidade externa.

Um condensador limpo e desobstruído é crucial para a eficiência do sistema. Sujeira ou obstruções impedem a dissipação adequada do calor, forçando o compressor a trabalhar mais e consumindo mais energia. A manutenção preventiva, que inclui a limpeza regular, é essencial para garantir que o condensador desempenhe sua função de forma eficaz.

O Ponto de Virada: A Válvula de Expansão (ou Dispositivo de Medição)

Entre o condensador e o evaporador, encontramos a válvula de expansão, também conhecida como dispositivo de medição. Este componente é vital por duas razões principais: primeiro, ele cria uma restrição que provoca uma queda brusca na pressão do refrigerante líquido que vem do condensador; segundo, ele controla a quantidade de refrigerante que entra no evaporador, garantindo que a evaporação ocorra de forma eficiente e controlada.

Quando o refrigerante líquido de alta pressão e temperatura ambiente passa pela válvula de expansão, ele sofre uma queda repentina de pressão. Essa despressurização faz com que a temperatura do refrigerante caia drasticamente, transformando-o em uma mistura de líquido e vapor de baixa pressão e muito fria. É essa mistura que está pronta para absorver calor no evaporador. Os tipos mais comuns de dispositivos de expansão incluem:

• Tubo Capilar: Um tubo de diâmetro muito pequeno e comprimento específico. É a opção mais simples e barata, usada em sistemas menores como geladeiras e alguns ares-condicionados de janela.
• Válvula de Expansão Termostática (VET): Mais sofisticada, ajusta a vazão de refrigerante com base na temperatura de superaquecimento do refrigerante na saída do evaporador, otimizando a eficiência. É comum em sistemas de ar condicionado split e sistemas comerciais.
• Válvula de Expansão Eletrônica (VEE): A mais avançada, controlada por um microprocessador para otimizar o fluxo de refrigerante de forma contínua e precisa, oferecendo a maior eficiência energética.

A correta operação da válvula de expansão é fundamental para o desempenho do sistema. Um fluxo insuficiente ou excessivo de refrigerante pode levar a problemas de superaquecimento ou congelamento do evaporador, impactando a capacidade de resfriamento e a eficiência energética.

Absorvendo o Frio: A Ação do Evaporador

O evaporador é o componente onde a mágica do resfriamento acontece, ou seja, onde o calor é absorvido do ambiente que se deseja refrigerar. Ele é o oposto funcional do condensador. O refrigerante, agora uma mistura fria de líquido e vapor de baixa pressão, entra no evaporador.

No evaporador, que está localizado dentro do espaço a ser resfriado (como dentro de uma geladeira ou na unidade interna de um ar condicionado split), o refrigerante absorve o calor do ar ambiente. Essa absorção de calor faz com que o refrigerante mude de fase novamente, evaporando completamente e retornando ao estado gasoso. Durante esse processo de evaporação, o refrigerante absorve uma grande quantidade de energia térmica (calor latente), resfriando o ar que passa pelas serpentinas do evaporador. Um ventilador (o "blower" no ar condicionado) geralmente sopra o ar quente do ambiente sobre as serpentinas frias, distribuindo o ar resfriado pelo espaço.

O evaporador é a interface entre o sistema de refrigeração e o ambiente a ser climatizado. Assim como o condensador, ele deve estar limpo para funcionar corretamente. Sujeira, poeira ou gelo no evaporador (causado por fluxo de ar insuficiente ou problemas no refrigerante) podem impedir a troca de calor eficiente, resultando em menor capacidade de resfriamento e maior consumo de energia. Em produtos de marcas como Electrolux e Consul, o evaporador está cuidadosamente projetado para otimizar o resfriamento interno.

O Refrigerante: O Fluido de Trabalho Essencial

Enquanto os componentes que mencionamos são a estrutura do sistema, o refrigerante é o "sangue" que circula por ele, realizando a transferência de calor. Sem o refrigerante, o ciclo de refrigeração não seria possível. É ele quem passa pelas mudanças de fase (líquido para gás e vice-versa) nos diferentes componentes, absorvendo e liberando calor no processo. A escolha do tipo de refrigerante é crítica e evoluiu significativamente ao longo dos anos, impulsionada por preocupações ambientais.

Historicamente, refrigerantes como os CFCs (clorofluorcarbonetos, como o R-12) foram amplamente utilizados, mas foram banidos devido ao seu alto potencial de destruição da camada de ozônio. Em seguida, os HCFCs (hidroclorofluorcarbonetos, como o R-22) foram uma transição, mas também estão sendo gradualmente eliminados. Hoje, a indústria se move em direção a refrigerantes com baixo GWP (Global Warming Potential - Potencial de Aquecimento Global) e ODP (Ozone Depletion Potential - Potencial de Destruição do Ozônio).

Os refrigerantes mais comuns atualmente no Brasil e no mundo incluem:

• R-410A: Um HFC, amplamente utilizado em sistemas de ar condicionado split modernos. Não agride a camada de ozônio, mas tem um GWP relativamente alto.
• R-134a: Um HFC, comum em geladeiras domésticas e sistemas de refrigeração automotiva. Também não agride a camada de ozônio, com GWP inferior ao R-410A.
• R-32: Um HFC com GWP significativamente menor que o R-410A, sendo a nova geração para ares-condicionados, encontrado em modelos mais recentes da Daikin e Mitsubishi.
• Refrigerantes Naturais: Como o propano (R-290) e o isobutano (R-600a), ambos hidrocarbonetos, e o CO2 (R-744), que têm um GWP muito baixo e são usados em algumas geladeiras e sistemas comerciais específicos, como em supermercados no Brasil.

Compreender os diferentes tipos de refrigerantes e suas características é fundamental para técnicos, não apenas para garantir a eficiência do sistema, mas também para cumprir as regulamentações ambientais. A busca por alternativas mais sustentáveis continua sendo uma prioridade na indústria.

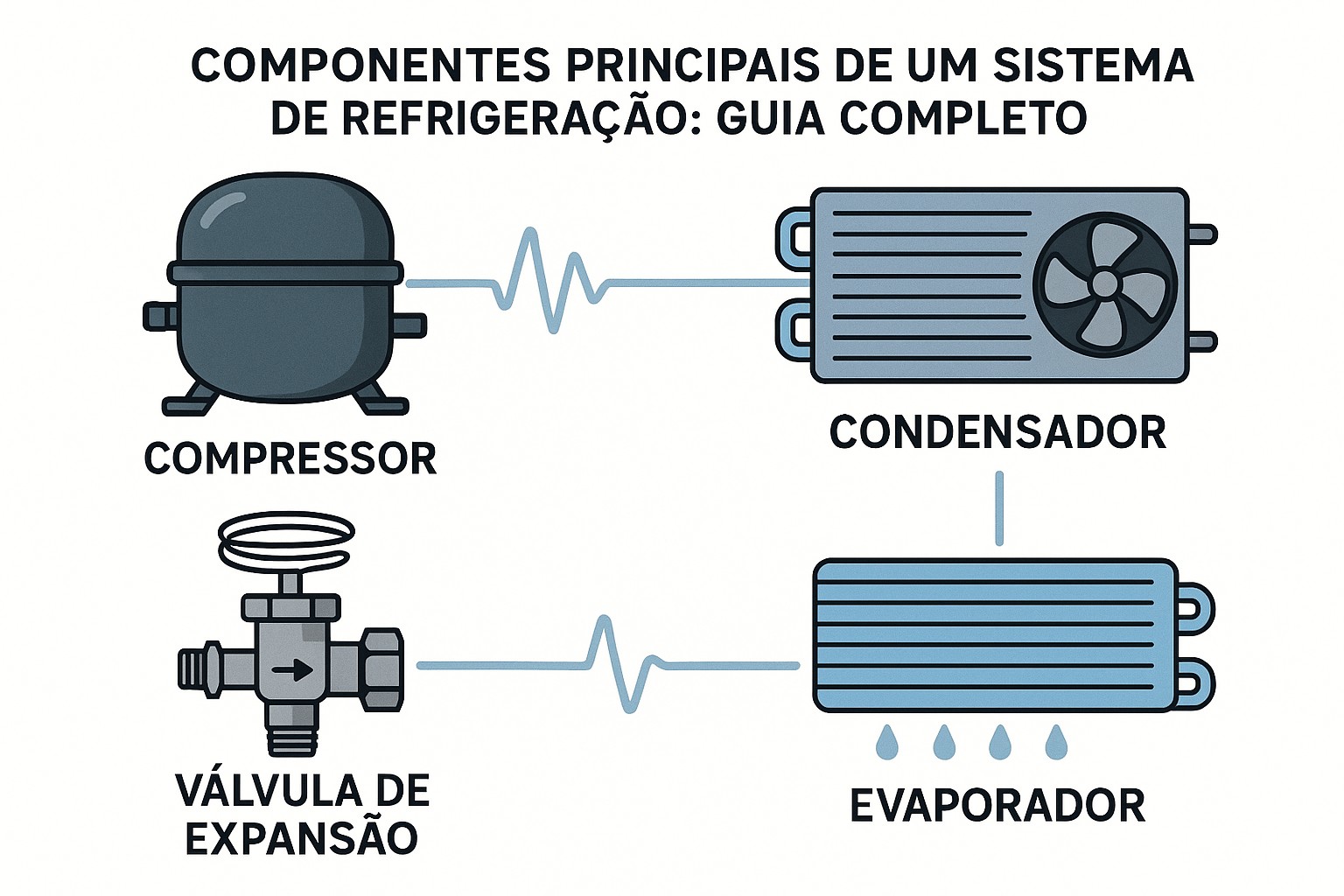

Como os Componentes Trabalham Juntos: O Ciclo de Refrigeração

A verdadeira beleza de um sistema de refrigeração reside na forma como todos os seus componentes principais de um sistema de refrigeração interagem em um ciclo contínuo e fechado. Vamos revisitar o fluxo do refrigerante e o papel de cada parte:

1. No Evaporador: O refrigerante entra como uma mistura de líquido e vapor fria de baixa pressão. Ele absorve calor do ambiente, evaporando completamente e se transformando em um gás de baixa pressão e baixa temperatura.
2. No Compressor: Este gás de baixa pressão e baixa temperatura é sugado pelo compressor. O compressor o comprime, elevando sua pressão e temperatura significativamente.
3. No Condensador: O gás de alta pressão e alta temperatura é enviado para o condensador. Lá, ele libera o calor absorvido para o ambiente externo, resfriando-se e condensando-se de volta para um líquido de alta pressão e temperatura ambiente.
4. Na Válvula de Expansão: O líquido de alta pressão passa pela válvula de expansão, que restringe seu fluxo, causando uma queda abrupta de pressão. Essa despressurização resulta em uma redução drástica da temperatura, transformando o refrigerante em uma mistura fria de líquido e vapor de baixa pressão.

Este ciclo se repete continuamente, enquanto o sistema estiver em operação, removendo calor de um local e dissipando-o em outro. A compreensão profunda desse ciclo é o pilar para qualquer profissional de refrigeração, pois permite diagnosticar falhas e otimizar o desempenho do sistema.

Dica: Uma forma fácil de lembrar a função de cada componente: O Compressor "empurra", o Condensador "esfria e liquefa", a Válvula de Expansão "despressuriza e resfria" e o Evaporador "absorve e evapora".

Para quem busca aprimorar suas habilidades em SEO, entender a fundo o ciclo de vida do conteúdo e a hierarquia de links é tão crucial quanto entender o ciclo de refrigeração. Assim como cada componente do sistema tem uma função específica, cada elemento de uma estratégia de conteúdo precisa estar no lugar certo para o fluxo otimizado da informação, como detalhado em artigos sobre o que é SEO semântico. A estrutura e a interconexão são chaves para o sucesso.

Comparativo de Refrigerantes Comuns em Sistemas de Refrigeração

A escolha do refrigerante afeta a eficiência, a segurança e o impacto ambiental de um sistema de refrigeração. A seguir, uma tabela comparativa dos refrigerantes mais comuns no mercado brasileiro:

Refrigerante	Tipo	ODP (Potencial de Destruição da Camada de Ozônio)	GWP (Potencial de Aquecimento Global)	Aplicações Comuns	Vantagens	Desvantagens
R-22	HCFC	0.055	1810	Sistemas antigos de AC, refrigeração comercial (em fase de descontinuação)	Boa eficiência, custo mais baixo em sistemas antigos	Alto ODP e GWP, descontinuado
R-410A	HFC	0	2088	Ares-condicionados split modernos, sistemas VRF	Não agride a camada de ozônio, alta eficiência energética	Alto GWP, alta pressão de trabalho
R-134a	HFC	0	1430	Refrigeradores domésticos, automotivos, chillers	Não agride a camada de ozônio, boa segurança	GWP considerável, menor eficiência em alguns sistemas
R-32	HFC	0	675	Ares-condicionados split e multi-split de nova geração	Menor GWP que R-410A, alta eficiência, menor carga de refrigerante	Levemente inflamável (classe A2L), requer ferramentas específicas
R-600a	Hidrocarboneto (Isolbutano)	0	3	Refrigeradores e freezers domésticos (Brastemp, Consul, Electrolux)	Muito baixo GWP, alta eficiência, baixo custo	Inflamável, requer cuidado no manuseio e manutenção

Aplicações Práticas e Marcas Populares no Brasil

Os componentes principais de um sistema de refrigeração são a base para uma vasta gama de equipamentos que usamos diariamente no Brasil, tanto em residências quanto em comércios e indústrias. Compreender onde e como esses sistemas são aplicados nos ajuda a valorizar sua importância e a identificar a tecnologia por trás de marcas populares.

Em Casa: Geladeiras e freezers domésticos, de marcas como Brastemp, Consul e Electrolux, utilizam um pequeno compressor alternativo ou rotativo, um condensador geralmente na parte traseira ou inferior, um tubo capilar como válvula de expansão e um evaporador interno. O refrigerante mais comum nesses equipamentos modernos é o R-600a, devido ao seu baixo impacto ambiental e alta eficiência.

No Conforto Térmico: Os aparelhos de ar condicionado split (unidade interna + unidade externa) e de janela, da Carrier, Springer Midea, LG, Samsung e Daikin, são exemplos clássicos. Eles contam com compressores rotativos ou scroll, condensadores com aletas na unidade externa, válvulas de expansão termostáticas ou eletrônicas e evaporadores na unidade interna. Refrigerantes como R-410A e R-32 são predominantes.

No Comércio e Indústria: Em supermercados, câmaras frigoríficas, expositores refrigerados e chillers (usados para grandes sistemas de ar condicionado em edifícios comerciais), os sistemas são muito maiores e mais complexos. Utilizam compressores scroll ou parafuso de alta capacidade, condensadores e evaporadores robustos, e válvulas de expansão termostáticas ou eletrônicas. Marcas como Danfoss, Embraco (compressores) e Elgin são referências no mercado brasileiro para esses segmentos. O tipo de refrigerante varia muito, incluindo R-404A (em descontinuação), R-448A, R-449A e até CO2 para aplicações de ultrabaixa temperatura ou grande porte.

Cada aplicação demanda uma configuração específica dos componentes refrigeração, mas os princípios básicos do ciclo de compressão a vapor permanecem os mesmos. A familiaridade com os equipamentos das principais marcas no Brasil também é um diferencial para quem atua ou deseja atuar na área.

Dica: Ao diagnosticar um problema em um sistema de refrigeração, sempre comece verificando os fundamentos: fluxo de ar (limpeza de filtros e serpentinas), pressão e temperatura do refrigerante em cada componente. Muitos problemas têm soluções simples.

Manutenção e Otimização para Eficiência dos Componentes

A longevidade e a eficiência de um sistema de refrigeração dependem diretamente da sua manutenção. Ignorar a manutenção preventiva pode levar a problemas sérios, como aumento do consumo de energia, redução da capacidade de resfriamento e falha prematura dos componentes. Para um especialista, é crucial entender as nuances da manutenção de cada um dos componentes refrigeração.

• Compressor: A manutenção envolve a verificação dos níveis de óleo (em compressores que usam óleo), a integridade das conexões elétricas e a ausência de ruídos ou vibrações anormais. Um compressor funcionando fora das especificações pode indicar problemas em outros pontos do ciclo, como alta contrapressão no condensador ou baixa sucção no evaporador.
• Condensador e Evaporador: A limpeza é a palavra-chave aqui. Serpentinas sujas ou aletas amassadas reduzem drasticamente a capacidade de troca de calor. Em ares-condicionados, a limpeza dos filtros de ar (na unidade interna) é uma tarefa que o próprio usuário pode fazer, mas a limpeza profunda das serpentinas deve ser feita por um técnico. Isso evita o superaquecimento do condensador e o congelamento do evaporador.
• Válvula de Expansão: Embora geralmente não exija manutenção direta, a válvula de expansão pode ser afetada por contaminantes no sistema, entupimentos ou ajuste incorreto (no caso das VETs). O diagnóstico de seu funcionamento é feito monitorando as pressões e temperaturas antes e depois dela.
• Refrigerante: Não há "manutenção" do refrigerante em si, mas a carga correta é vital. Vazamentos são um problema comum e devem ser localizados e reparados, seguido da evacuação e recarga do sistema. Misturar refrigerantes é uma prática perigosa e proibida.

A otimização da eficiência também passa pela correta instalação, isolamento térmico adequado e dimensionamento preciso dos equipamentos para a carga térmica do ambiente. Para os interessados em se aprofundar nas estratégias que garantem o melhor desempenho, entender a diferença entre SEO tradicional vs. semântico pode ser análogo a comparar a manutenção reativa com a preditiva em refrigeração – ambos buscam a otimização de longo prazo.
